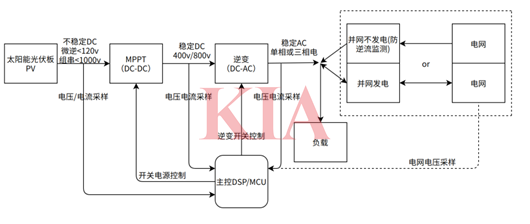

典型的太陽能光伏逆變器如圖所示，由兩級電路組成，首先是不同節數的太陽能電池作為直流輸入，由于太陽能輸出的晝夜不穩定的特點，一般前級采用帶MPPT功能的DC/DC電源，產生一個穩定的高壓直流母線電壓，后級基于這個電壓做DC/AC逆變產生交流電。當系統為單相交流時，一般MPPT輸出的直流母線電壓為400Vdc，三相交流時，則直流母線電壓為800Vdc，并且有向更高電壓，如1000Vdc靠近，以便減小系統損耗。

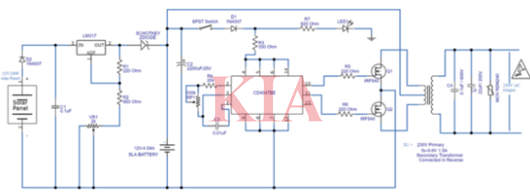

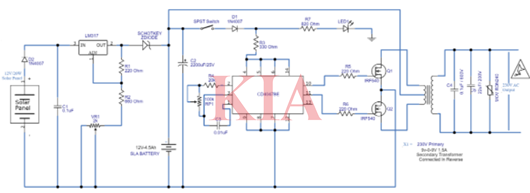

CD4047IC集成電路在該太陽能逆變器電路中連接并設置為非穩態多諧振蕩器。當 SPST 開關打開時，電路開始振蕩。 X1 變壓器的次級繞組由輸出 Q 和 Q 驅動，直接饋入開關電源 Mosfet IRF540。這里，電流流動發生在特定的持續時間內，但不是在特定的時間段內發生。結果，初級繞組線圈和可變電磁體感應電動勢產生交流電輸出。輸出電壓和頻率隨繞組數量和開關頻率而變化。
逆變器電路從電源電池提供交流電輸出（AC），但電池需要提供恒定的直流電源來充電。交流輸入電源必須提供這些電路，因此只能從該電路訪問交流輸出。
當沒有交流電源插座時，我們無法給逆變器電池充電并獲得高壓輸出。在本文中，光伏太陽能逆變器電路配備了易于訪問的組件，讓我們無需外部交流電源插座即可為逆變器電池充電。它可以用作手持式逆變器。
這里使用單穩態/非穩態多諧振蕩器IC CD4047來產生開關脈沖。該 IC 工作功耗低，采用 14 引腳雙列直插式封裝。在引腳 13 處，引腳 10 處的振蕩的 1/2 作為 Q，引腳 11 處的振蕩作為 Q'，提供最大振蕩輸出 F。每個輸出引腳的占空比為 50%。
