【必看】開關電源：同步與非同步詳解-KIA MOS管
信息來源：本站 日期：2021-12-09
(1)非同步
如果說我們的high mosfes和LOW mosfes 同步的時候，會發現有些應用它就叫開關管，并沒有叫high mosfes和LOW mosfes，也就是高端mos管和低端mos管；
那么這種情況的肯定就是非同步的，因為他只有一個mos管(或者說開關管)所以他不用去強調同步于非同步了。
(2)同步
同步是采用通態電阻極低的專用功率MOSFET,來取代整流二極管以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率并且不存在由肖特基勢壘電壓而造成的死區電壓。
功率MOSFET屬于電壓控制型器件，它在導通時的伏安特性呈線性關系。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。

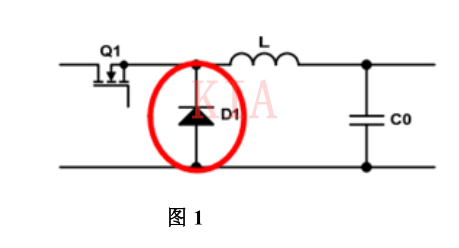

在應用中上下管都有場效應管的都有場效應管的就同步的，只有一個上管的開關的就是非同步的，或者說如下圖兩個的buck電路，在主功率那一級中的功率開關管是我們常見的如圖1，

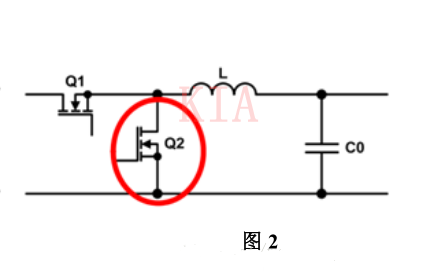

而續流二極管變成了開關管，那么這個開關管就叫同步場效應管如圖2。那么圖1就是非同步的，而圖2就是同步的。
(1)非同步的優缺點
在輸出電流變化的情況下，二極管的電壓降相當恒定
當續流二極管正向導通時，輸出電流變化，二極管的正向壓降是恒定不變的，鍺管的壓降為0.2-0.3V,硅管的壓降為0.7V。
效率低
因為二極管的電壓降恒定，所以當流過二極管的電流很大的時候，原本在二極管上很小的電壓再乘以電流之后，輸出的電壓很低的時候，這時候的二極管的小電壓降就占了很大的比重，它的消耗功率就很可觀了，所以在大電流的時候效率就會減低了。
可采用較高的輸出電壓
在輸入電壓比較高的時候使用是比較好的，因為在輸出電壓高時，二極管的正向導通壓價所占的比重就很小，對效率的影響就比較低，而且它的電路結構比較簡單，不需要外加控制電路，生產的工藝流程也會比較簡單。
(2)同步的優缺點
MOSFET具有較低的電壓降
在MOSFES的參數中有一個很重要的參數那就是MOSFES的導通電阻Rdson，一般情況MOSFES的導通電阻Rdson是非常小的，一般都為毫歐級別，所以MOSFES在導通之后的壓降非常比較低的。
效率較高
在相同的條件下，一般的MOS管的導通電壓降遠遠小于普通肖特基二極管的正向導.通壓降的，所以在電流不變的情況下，MOS管的損耗功率是遠遠比二極管小的，所以說使用MOS管的效率會比使用二極管的效率會高。
需要額外的控制電路
Mos管需要驅動電路的，所以說同步的需要為MOS管額外添加一個控制電路，使得上下兩個MOS管能夠同步，而非同步的二極管是自然整流的，所以不需要額外添加驅動控制電路，所以所先對非同步，同步的電路也會比較復雜。
