脈沖電路是可提供脈沖信號的功能單元電路，最基本的功能是產生脈沖信號，并對產生的脈沖信號進行必要的轉換處理，使其滿足電路需要。
脈沖信號是一種持續時間極短的電壓或電流。從廣義上講，凡不具有持續正弦形狀的波形，幾乎都可以稱其為脈沖信號。它可以是周期性的，也可以是非周期性的。

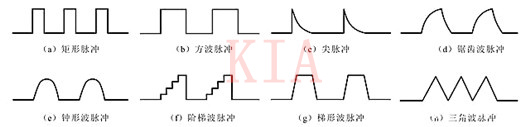

圖4-1 幾種常見的脈沖信號波形
模擬信號處理電路處理的是模擬信號。模擬信號是一種連續變化的信號，如不規則的音頻信號、規則的50Hz交流電源正弦信號等均屬于模擬信號。脈沖信號在數字信號處理控制電路中應用非常廣泛。
例如，節日里驅動彩燈和霓虹燈的信號，在電子設備中驅動繼電器、蜂鳴器、步進電動機的信號都采用脈沖信號，電子表中的計時信號也是脈沖信號。
一般來說，脈沖電路按工作特點的不同可劃分為脈沖信號產生電路和脈沖信號轉換電路。
脈沖信號產生電路的功能特點
脈沖信號產生電路是產生脈沖信號的電路，用于為處理和變換脈沖信號的電路提供信號源。通常，脈沖信號產生電路不需要外加觸發信號，在電源接通后，即可自動產生一定頻率和幅度的脈沖信號。

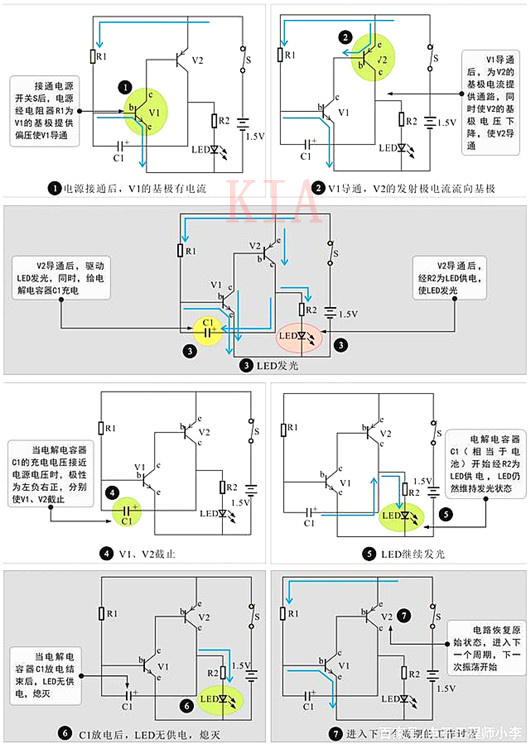

圖4-2為脈沖信號產生電路的功能特點，主要是由兩個三極管V1、V2構成的。V2輸出的脈沖信號可以驅動發光二極管(LED)閃光。在滿足供電條件下，兩個三極管配合導通和截止，產生觸發LED發光的脈沖信號。
圖4-2 脈沖信號產生電路的功能特點
在通常情況下，常見的脈沖信號產生電路根據所產生的脈沖信號波形類型主要有方波脈沖信號產生電路、鋸齒波脈沖信號產生電路、三角波脈沖信號產生電路等。
將這些能夠產生脈沖信號的電路稱為振蕩器。振蕩器又分為晶體振蕩器和多諧振蕩器。

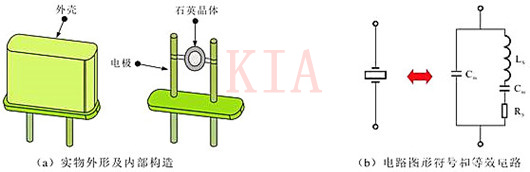

圖4-3為晶體振蕩器的結構及等效電路。晶體振蕩器是一種高精度和高穩定度的振蕩器，廣泛應用在彩電、計算機、遙控器等各類振蕩電路中，為數據處理電路產生時鐘信號或基準信號。
圖4-3 晶體振蕩器的結構及等效電路
