負反饋電路介紹

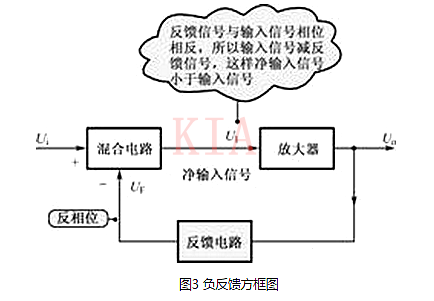

如圖所示是負反饋方框圖，當反饋信號UF相位和輸入信號Ui的相位相反時，它們混合的結果是相減，結果凈輸入放大器的信號UI比輸入信號Ui要小，使放大器的輸出信號Uo減小，引起放大器電路這種反饋過程的電路稱為負反饋電路。

負反饋的結果使凈輸入放大器的信號變小，放大器的輸出信號減小，這等效成放大器的增益在加入負反饋電路之后減小了。

當負反饋電路造成的凈輸入信號愈小，即負反饋量愈大，負反饋放大器的增益愈小，反之負反饋量愈小，負反饋放大器的增益愈大。

負反饋電路的四種組態介紹

對于負反饋來說，根據反饋信號在輸出端采樣方式以及在輸入回路中求和形式的不同，共有四種組態，它們分別是：電壓串聯負反饋，電壓并聯負反饋，電流串聯負反饋和電流并聯負反饋。

1、 電壓串聯負反饋

電路如下圖所示。

（1） 用瞬時極性法判斷正負反饋。

丨Ud丨=丨Ui丨-丨Uf丨。根據瞬時極性法，可知Ui和Uf同極性，因此丨Ud丨<丨Ui丨，該電路是負反饋。

（2） 由輸出端判斷電壓或電流反饋。當Uo=0時，反饋信號Uf=0，為電壓反饋。

（3） 由輸入端判斷串聯或并聯反饋。反饋信號與輸入信號接在運放的不同端，為串聯反饋。

綜上所述，該放大電路的反饋類型為：電壓串聯負反饋。

2.電壓并聯負反饋

電路如下圖所示。

（1） 用瞬時極性法判斷正負反饋。

丨Ii"丨=丨Ii-If丨，根據瞬時極性法，可判斷在輸入端加入正信號，電流Ii、If、Ii"的實際流向和圖中標注的相同，因此丨Ii"丨<丨Ii丨，該電路是負反饋。

（2）由輸出端判斷電壓或電流反饋。當Uo=0時，反饋信號If=0，為電壓反饋。

（3） 由輸入端判斷串聯或并聯反饋。反饋信號與輸入信號接在運放的同一端，故為并聯反饋。

綜上所述，該放大電路的反饋類型為：電壓并聯負反饋。

3、 電流串聯負反饋

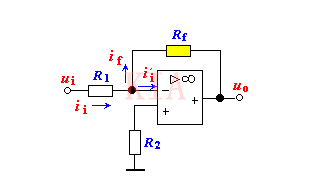

電路如下圖所示。

（1）用瞬時極性法判斷正負反饋：負反饋

（2）由輸出端判斷電壓電流反饋：電流反饋

（3）由輸入端判斷串、并聯反饋：串聯反饋

綜上所述，該放大電路的反饋類型為：電流串聯負反饋。

4、 電流并聯負反饋

電路如下圖所示。

（1）用瞬時極性法判斷正負反饋：負反饋

（2）由輸出端判斷電壓電流反饋：電流反饋

（3）由輸入端判斷串、并聯反饋：并聯反饋

綜上所述，該放大電路的反饋類型為：電流并聯負反饋。
