發光二極管電阻計算方法及電阻接法-KIA MOS管
信息來源：本站 日期：2021-10-19

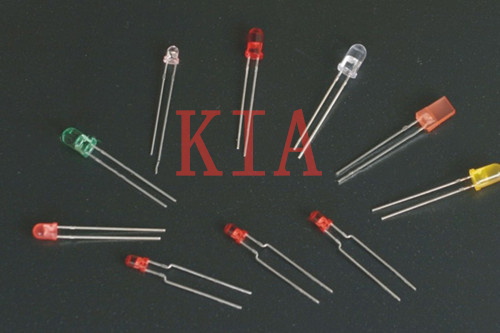

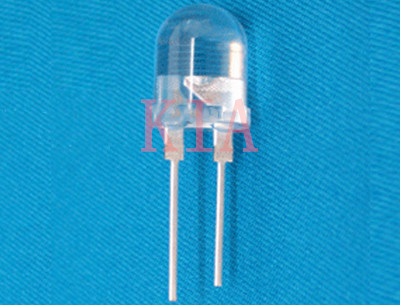

發光二極管是電流控制元件，通過流過的電流，直接將電能轉變?yōu)楣饽?，故也稱光電轉換器。
發光二極管是現代電子制作中常用的電子元件之一，它以其獨特的優點深受人們的青睞。下面向大家介紹發光二極管電阻計算方法和發光二極管電阻接法。
假設發光二極管的正向電壓為3.5v，觀察曲線就知道電流會趨于無窮大，但你可能會說，我用萬用表測試過了，電流不會太大。
曲線是理想的情況，實際工作時會有連線電阻、開關電阻、電池內阻等串在電路里，它們雖然小，可對相當于短路的電路來說，0.1歐姆就已經很大了。
單靠這些外加電阻是不穩定且不可靠的，你不可能在任何一家發光二極管廠家的資料說明里看到允許直接用電壓源連接發光二極管而不接限流電阻的，除非接的是恒流源。
至于電阻的大小，用歐姆定律V＝I×R計算就可以算出電阻值，計算公式為：供電電壓12V-發光二極管壓降3V/15mA＝0.6K。
如果有條件，可以測一下發光二極管的正向?qū)妷褐?，用一個可調電壓源，串一個小電阻，再串聯上發光二極管，用萬用表測量發光二極管兩端的電壓，注意不含電阻，
再把電壓源從0開始慢慢增加，當電壓源電壓增加，發光二極管亮度迅速增加，而萬用表電壓增加卻變緩慢時，萬用表的電壓值就是發光二極管的正向?qū)妷褐怠?/span>
假設正向?qū)妷褐禐?.5V，功率3瓦的發光二極管，外加最高4.2V的鋰電池，這時的最大電流應為：I=3W/3.5V=0.85A，最小串聯電阻應為：R＝（4.2－3.5)/0.85=0.82歐姆。
或許你沒有合適的電阻，那么0.5歐姆的也可以，我們計算一下：電流：I＝（4.2－3.5)/0.5=1.4A 功率為：P＝I×V＝1.4×3.5=4.9W。
你的發光二極管將工作在5W下，當然這都是理想的情況，手電桶外殼等導電電路都會有一定電阻的，具體情況有條件的可以自己去測一下，沒條件的，建議還是加一個電阻測試吧，那怕是只有0.5歐姆，可能都會救你的發光二極管一命。當然了，對于各種不同功率、電壓范圍的發光二極管電阻，都可以參考上面的公式自己計算。
發光二極管最大的特點是兩面性，一方面很耐用，有長達5萬小時的使用壽命；另一方面很脆弱，抗過載能力特差。
普通的雷電感應、靜電、反向過壓、正向過流很容易將其擊穿，發光二極管不僅發熱而且特怕熱，當其結溫高于80℃就直接影響使用壽命，特別是白色發光二極管，電源使用不當很容易出現早期光衰現象。
但有的人為了節約電源成本，卻往往忽略這些特點，不僅接法不講究，還常常選用劣質電源或代用電源，甚至用阻容元件代替電源。其結果是因小失大，得不償失，維護成本大大超過了其自身成本，還丟了信譽。
發光二極管的最佳電源是恒流源，就象日光燈、節能燈要用鎮流器，氙燈、鈉燈最好用恒功率源，擴音機、收音機必須用電壓源一樣，這些都是由其負載的特點決定的。
根據長期的實踐證明，使用恒源流，發光二極管才能更長期穩定的運作。下面小編就舉例說明發光二極管為何要用恒源流，發光二極管電阻接法哪一種更好。
接法舉例：
例一：1護欄燈用108個白光LED，每只LED預設電流為13～14mA。
（1）用電壓源的接法：(耗電5.8w)
方法一：每組串6燈加限流電阻，后并18組，需電源24V，240mA
方法二：每組串3燈加限流電阻，后并36組，需電源12V，480mA
注：限流電阻＝（電源電壓－串聯LED燈組電壓）÷預設LED燈流
（2）用恒流源的接法：（耗電4.8W，節電20%）
方法一：每組并18燈加并1個保護穩壓管，后串6組，需電源20V，240mA
方法二：每組并12燈加并1個保護穩壓管，后串9組，需電源30V，160mA
方法三：每組并6燈加并1個保護穩壓管，后串18組，需電源60V，80mA
注：穩壓二極管的電壓值≈并聯LED燈組電壓＝單個LED電壓
例二：想用190mA，0－40V的恒流源，點亮108個白光LED，預設燈流9－11mA，問LED應如何連接？
1、估算每一組應并聯的燈數
190mA÷9mA/只≈21.1只（最多21，取小于并最接近它的整數）
190mA÷11mA/只≈17.2只（最少18，取大于并最接近它的整數）
每組LED并聯的燈數為18、19、20、21均可。
2、計算串聯組數
用總燈數分別除以18－21的整數，從中找到一個能整除的數。
108÷18＝6 108÷19≈5.7 108÷20＝5.4 108÷21≈5.1
108能被18整除，等于6，這“18”是并聯數，“6”就是串聯組數，每組應并聯18個，然后串聯6組。
3、驗算
燈流：190mA÷18只≈10.6mA/只
燈壓：6組×3.3V/組≈20V
每組并聯18個，然后串聯6組。此時，燈流為10.6mA，總電壓約20V。
