電容（Capacitance）亦稱作“電容量”，是指在給定電位差下的電荷儲藏量，記為C，國際單位是法拉（F）。
一般來說，電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存，儲存的電荷量則稱為電容。
電容表示符號
如上圖所示，前面表示電容的符號（無極性電容），其中使用最多的應該就是瓷片電容，也就是MLCC。

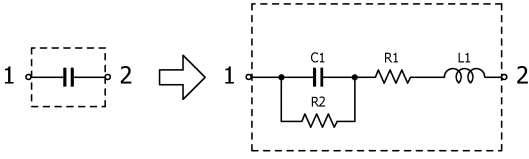

前面是簡單地表示，也表示理想的電容器。后者則是電容實際的模型，包含等效串聯電阻ESR和等效串聯電感ESL，產生的原因是生產工藝以及封裝體積大小導致的問題，比如引腳引線產生的寄生電感，由于所有物質都不是超導體所以有阻抗。
理想電容器：
理想電容器就是介質損耗為零，沒有漏電，分布電感為零，頻率特性一致，可以輸出趨于無窮大的電流，所以趨于零的時間就可以充滿電。
實際電容器
實際電容器內部包含等效串聯電感和等效串聯電阻。而這兩個造成電容在使用時的發(fā)熱以及在高頻下不能快速的充放電，所以在使用電容時需要注意電容的頻率與阻抗曲線。
常見容值的頻率曲線

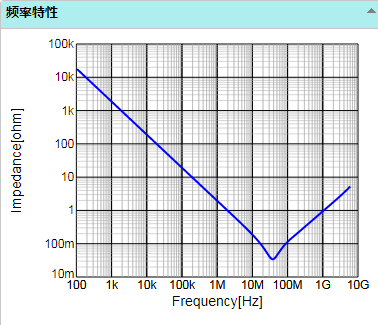

曲線最低點表示自諧振頻率點，此時阻抗最小；自諧振點之前為容性，超過自諧振點，電容逐漸成為感性。

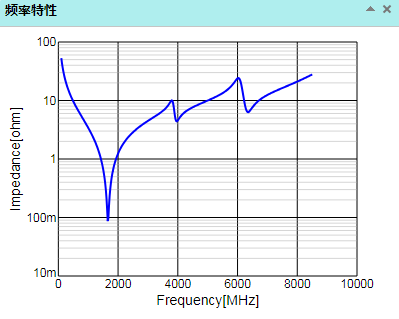

10pf

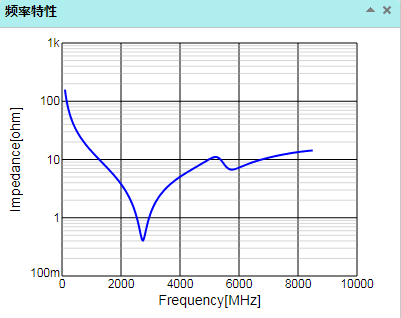

30pf

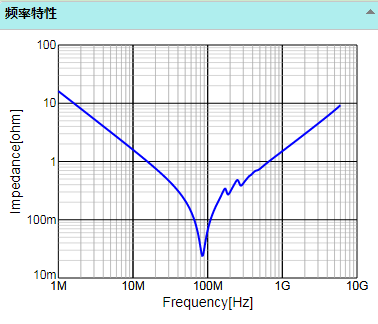

100pf

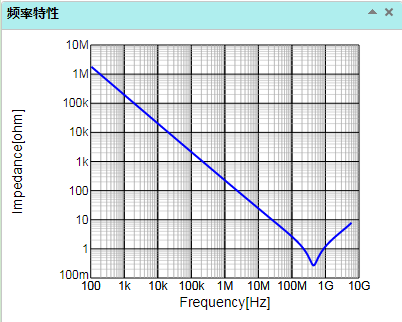

1nf

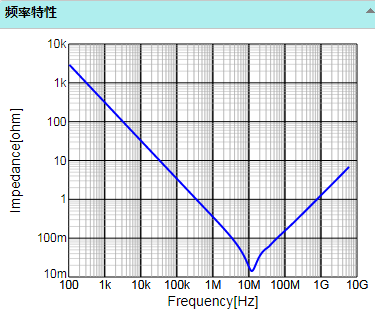

10nf
100nf
1uf
