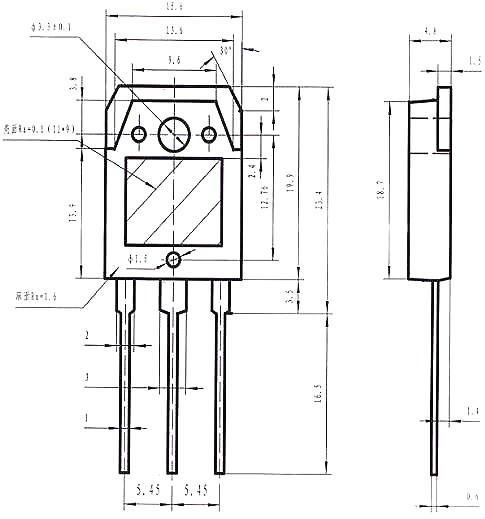

TO-3P封裝MOS管型號-封裝尺寸與MOS管原廠推薦-KIA MOS管
信息來源：本站 日期：2019-01-09

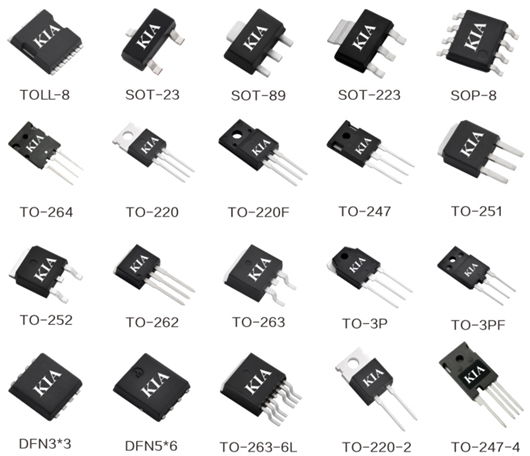

MOS芯片在制作完成之后,需要給MOSFET芯片加上一個外殼,即MOS管封裝。MOS芯片的外殼具有支撐、保護、冷卻的作用,同時還為芯片提供電氣連接和隔離,以便MOSFET器件與其它元件構成完整的電路。按照安裝在PCB 方式來區分,MOS管封裝主要有兩大類:插入式(Through Hole)和表面貼裝式(Surface Mount)。插入式就是MOSFET的管腳穿過PCB的安裝孔焊接在PCB 上。表面貼裝則是MOSFET的管腳及散熱法蘭焊接在PCB表面的焊盤上。

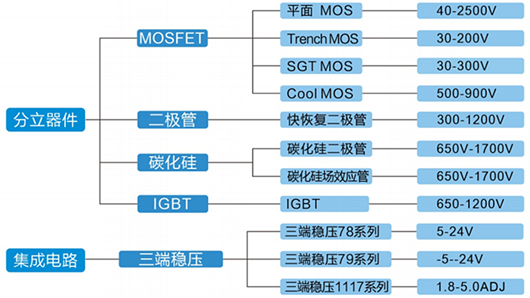

深圳市可易亞半導體科技有限公司.是一家專業從事中、大、功率場效應管(MOSFET)、快速恢復二極管、三端穩壓管開發設計，集研發、生產和銷售為一體的國家高新技術企業。

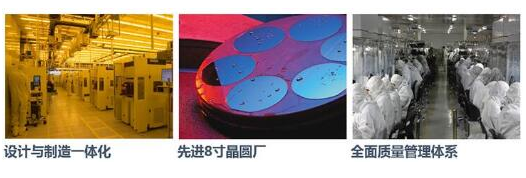

現已經擁有了獨立的研發中心，研發人員以來自國內外超一流團隊，可以快速根據客戶應用領域的個性來設計方案，同時引進多臺國外先進設備，業務含括功率器件的直流參數檢測、雪崩能量檢測、可靠性實驗、系統分析、失效分析等領域。強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。
強大的研發平臺，使得KIA在工藝制造、產品設計方面擁有知識產權35項，并掌握多項場效應管核心制造技術。自主研發已經成為了企業的核心競爭力。
KIA半導體的產品涵蓋工業、新能源、交通運輸、綠色照明四大領域，不僅包括光伏逆變及無人機、充電樁、這類新興能源，也涉及汽車配件、LED照明等家庭用品。KIA專注于產品的精細化與革新，力求為客戶提供最具行業領先、品質上乘的科技產品。
從設計研發到制造再到倉儲物流，KIA半導體真正實現了一體化的服務鏈，真正做到了服務細節全到位的品牌內涵，我們致力于成為場效應管（MOSFET）功率器件領域的領跑者，為了這個目標，KIA半導體正在持續創新，永不止步！
|
Part Numbe |
ID（A） |
VDSS（v） |
RDS（Ω）（MAX） |
RDS（Ω）（TYP） |
ciss |
|
pF |
|||||
|
KIA9N90H |
9 |
900 |
1.4 |
1.12 |
2780 |
|
KIA10N80H |
10 |
800 |
1.1 |
0.85 |
2230 |
|
KIA16N50H |
16 |
500 |
0.38 |
0.32 |
2200 |
|
KIA18N50H |
18 |
500 |
0.32 |
0.25 |
2500 |
|
KIA20N40H |
20 |
400 |
0.25 |
0.2 |
2135 |
|
KIA20N50H |
20 |
500 |
0.26 |
0.21 |
2700 |
|
KIA24N50H |
24 |
500 |
0.2 |
0.16 |
3500 |
|
KNH8150A |
30 |
500 |
0.2 |
0.15 |
4150 |
|
KNH9120A |
40 |
200 |
0.065 |
0.05 |
2800 |
|
KIA40N20A |
40 |
200 |
0.1 |
0.08 |
1560 |
|
KIA2906A |
130 |
60 |
0.007 |
0.0055 |
3100 |
|
KIA2808A |
150 |
80 |
0.0045 |
0.004 |
6109 |
|
KIA2906A |
160 |
60 |
0.0045 |
0.0035 |
4376 |
