N溝道MOS管工作原理等詳解-N溝道MOS管30V選型、參數及封裝大全-KIA MOS管
信息來源：本站 日期：2018-07-18
場效應管導通與截止由柵源電壓來操控，關于增強場效應管方面來說，N溝道的管子加正向電壓即導通，P溝道的管子則加反向電壓。一般2V～4V就OK了。可是，場效應管分為增強型和耗盡型，增強型的管子是必須需求加電壓才干導通的，而耗盡型管子本來就處于導通狀況，加柵源電壓是為了使其截止。
開關只有兩種狀況通和斷，三極管和場效應管作業有三種狀況，1.截止，2.線性擴大，3.飽滿（基極電流持續添加而集電極電流不再添加）。使晶體管只作業在1和3狀況的電路稱之為開關電路，一般以晶體管截止，集電極不吸收電流表明開關；以晶體管飽滿，發射極和集電極之間的電壓差挨近于0V時表明開。開關電路用于數字電路時，輸出電位挨近0V時表明0，輸出電位挨近電源電壓時表明1。所以數字集成電路內部的晶體管都工作在開關狀況。

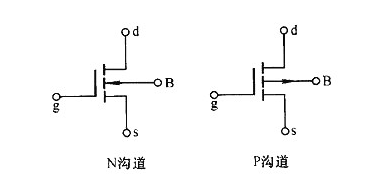

場效應管按溝道分可分為Ｎ溝道和Ｐ溝道管（在符號圖中可看到中間的箭頭方向不一樣）。
按資料可分為結型管和絕緣柵型管，絕緣柵型又分為耗盡型和增強型，一般主板上大多是絕緣柵型管簡稱MOS管，而且大多選用增強型的Ｎ溝道，其次是增強型的Ｐ溝道，結型管和耗盡型管簡直不用。 場效應晶體管簡稱場效應管.由大都載流子參加導電,也稱為單極型晶體管.它歸于電壓操控型半導體器材. 場效應管是使用大都載流子導電,所以稱之為單極型器材,而晶體管是即有大都載流子,也使用少量載流子導電,被稱之為雙極型器材. 有些場效應管的源極和漏極能夠交換使用,柵壓也可正可負,靈活性比晶體管好。
|
Part Numbe |
ID（A） |
VDSS（v） |
內阻（小） |
內阻（大） |
ciss |
Package |
|
pF |
||||||
|
KIA100N03A |
90 |
30 |
0.005 |
0.0041 |
2200 |
TO-263 |
|
KIA2803A |
150 |
30 |
0.003 |
0.0022 |
4050 |
TO-263 |
|
KNB2803B |
150 |
30 |
0.0028 |
0.0021 |
5060 |
TO-263 |
|
KIA30N03B |
30 |
30 |
0.018 |
0.015 |
572 |
TO-251 |
|
KIA50N30A |
50 |
30 |
0.009 |
0.0065 |
1180 |
TO-251 |
|
KIA100N03A |
90 |
30 |
0.004 |
0.0031 |
2200 |
TO-251 |
|
KIA30N03B |
30 |
30 |
0.018 |
0.015 |
572 |
TO-252 |
|
KIA50N03A |
50 |
30 |
0.009 |
0.0065 |
1180 |
TO-252 |
|
KND9103A |
40 |
30 |
0.0105 |
0.0085 |
910 |
TO-252 |
|
KIA100N03A |
90 |
30 |
0.004 |
0.0031 |
2200 |
TO-252 |
|
KND3103A |
110 |
30 |
0.0026 |
0.0019 |
3650 |
TO-252 |
|
KND2803 |
150 |
30 |
0.0028 |
0.0021 |
5060 |
TO-252 |
|
KIA50N03A0 |
50 |
30 |
0.09 |
0.0065 |
1180 |
TO-220 |
|
KIA100N03A |
90 |
30 |
0.005 |
0.0043 |
2200 |
TO-220 |
|
KIA2803A |
150 |
30 |
0.003 |
0.0022 |
4050 |
TO-220 |
|
KNY3103A |
110 |
30 |
0.0026 |
0.0019 |
3650 |
PDFN*6 |
|
Part Numbe |
ID（A） |
BVDSS（V） |
RDS（ON）（Ω） |
Package |
|
KIA2304 |
2.5 |
30 |
0.055 |
SOT-23 |
|
KIA2306 |
3.5 |
30 |
0.057 |
SOT-23 |
|
KIA3400 |
4.8 |
30 |
0.035 |
SOT-23 |
|
KIA3402 |
4 |
30 |
0.07 |
SOT-23 |
|
KIA4603A |
7 |
30 |
0.0145 |
SOP-8 |
