功放電路圖

隨著技術的發展，功放保護電路在社會里面的應用會越來越廣泛，為大家講解一下功放保護電路的內容，下面的內容主要分析了功放保護電路與功放保護電路的檢測。

如果沒有考慮濾波器類型和最低技術規格要求方面的基本要素，可能導致產品不能通過“測試”，結果產品又得重新開始設計，導致代價昂貴的生產推遲。另一方面，懂得如何準確確定濾波器參數，將有助于使生產出的產品滿足客戶的生產標準和功能。事實上，這種知識有助于在提高產品在市場上的成功機會的同時，控制生產費用。

功放保護電路的分析

功放保護電路（一）

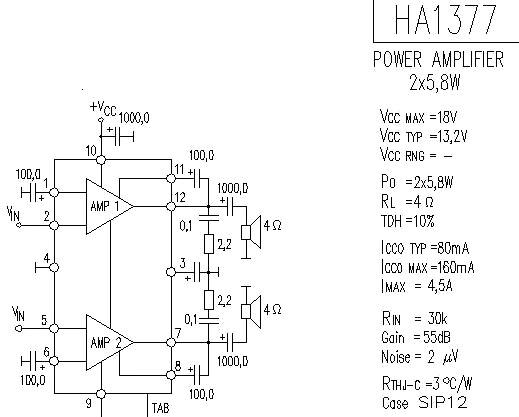

功放電路圖

隨著技術的發展，功放保護電路在社會里面的應用會越來越廣泛，將會為大家講解一下功放保護電路的內容。下面的內容主要分析了功放保護電路與功放保護電路的檢測。

在檢修功放的輸出電路中，常常會遇到繼電器不能吸合的故障，除了功放中點電壓偏移引起電路保護之外，保護電路本身不正常也是故障的原因之一。

常見的功放保護電路有兩種，一種是分立元件組成的電路，另一種是由集成電路組成的保護電路。兩種電路在實際應用中都十分常見，下面以μPCI237構成的功放保護電路為例介紹其電路原理和檢修方法。

由μPCI237組成的保護電路.保護范圍包括：中點電壓漂移保護、功放末級過流保護等。電路的保護十分靈敏，保護電路的動作時間小于1秒，只要外圍電路的元件選取得當，電路工作十分可靠。但此類保護電路，因為電路的靈敏度太高，有時會出現誤保護的故障，此時若在集成電路的，兩腳分別對地加接一只：104的電容，可以有效防止誤保護的發生。

功放保護電路的檢測

其電路工作原理如下：

功放電路圖

電路中的、兩腳都是保護電路的輸入端，當腳電路外圍出現正電壓或負電壓時，電路的繼電器輸出端腳則輸出高電平，繼電器因沒有回路電流而不能吸合，起到電路保護的作用。本電路的檢修十分簡單，只要檢查、兩腳的外圍電路和供電是否正常，就可以很快的找出故障部位。如果腳的電壓為正電壓或者負電壓，且繼電器不吸合，那么說明功放末級有故障。應該先檢查并排除功放末級電路的故障。另外，當電路中有其他的脈沖干擾時，也會引起繼電器誤保護，采用CPU功能控制的功放，CPU工作時出現干擾脈沖，也會引起本電路的保護。在、腳加上兩個電容，可以防止CPU電路的工作脈沖對本電路的干擾而引起誤保護。實際上在應用中。加上此電容也可提高電路的穩定性，

本電路的常見故障元件為：腳供電電壓二極管D21N4007，腳外圍對地電容C4損壞多數情況下為電容引腳銹斷等等。

功放保護電路

如一臺聲寶BD808功放機。出現無規律性自動保護的現象，在音量開大時頻繁自動保護。開機檢查發現在功放正常放音時無失真的現象，說明功放末級放大電路正常如果放音失真那么就說明末級放大電路中的輸出有直流電壓。

此時繼電器保護則是屬于中點電壓漂移而保護?？梢愿鶕曇舻妮敵鍪欠袷д鎭頂喽ㄊ悄囊徊糠值脑?，應著重檢查保護電路。

保護電路是由集成電路UPCI237組成，其典型應用電路與附圖電路基本相同，于是檢查并代換電路中的元件，但故障依舊。更換集成電路也沒能排除故障。在電路保護時測集成電路UPC1237的腳有不穩定的電壓出現。經分析，這大都是交流成分串入電路中引起集成電路保護，對于此現象，只要在電路的腳對地接一只標稱容量為 104的瓷片電容，故障即可排除。
