數字電位器原理,電路圖分享-KIA MOS管
信息來源：本站 日期：2025-06-04
數字電位器，亦稱數控系統可編程電阻器，是一種集微處理器、模擬電子電路和數字顯示電路設計于一身的新型技術集成電路。
電位器通常由以下部分組成：
電阻體：由電阻材料（如碳膜、金屬膜或?qū)щ娝芰希┲瞥傻能壍阑蚓€圈。
滑動觸點（電刷）：通過旋轉軸或滑桿移動，與電阻體接觸。
三個端子：兩端為固定端（A、B），中間為滑動端（C）。
數字電位器的工作原理基于數字信號對內部電阻值的精確操控。其核心部件包括一組離散電阻元件，每個元件都賦予特定電阻值，并通過精心設計的排列與連接構成網絡，輔以開關機制來控制電阻元件的電路接入。當數字信號輸入時，控制器會依據信號內容操作這些開關，實現電阻元件的精準接入與斷開。通過組合不同的二進制信號，控制器能細致地選擇哪些電阻元件參與電路，從而靈活調整總電阻值，滿足各種電路需求。

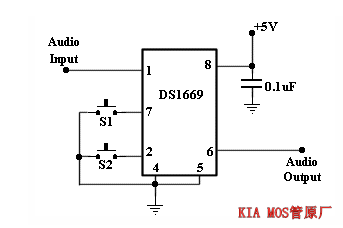

數字電位器電路圖
電路可用于替代音頻電路中的手動音量控制。
DS1669數字電位器電路是數字變阻器或電位器，在阻性范圍內提供64個可能的均勻抽頭點，提供10K、50K和100K歐姆的標準版本。
該 IC 可由機械型觸點閉合輸入或數字源輸入（如 CPU）控制。
使用此電路，我們可以控制立體聲音頻放大器的音量。
當 S1 和 S2被按下時，可以修改聲音級別（向上或向下）。該集成電路在許多應用中可以像電位計一樣使用，例如：LCD或電平聲音控制的對比度調節。該數字音量控制器IC 采用浸入式或 SOIC 封裝（8 引腳）制造，可提供 4.5 至 8 V DC 的電壓。
數字電位器電路圖
電路圖顯示了基于X9CMME型的完整數字電位計。它有兩個控件，S1和S2，一個光學指示器和一個時鐘發生器的延遲頻率轉換。當按鍵S1和S2斷開時，電阻R8和R9保持IC2d（NAND）的輸入以及IC1的U/D輸入為高電平。IC2d輸出端的低電平禁用時鐘發生器IC2a。頻率確定電容器C1在靜態狀態下放電。
當按下其中一個鍵（用力按下S1，輕輕按下S2）時，IC2d的輸出會改變狀態，從而使時鐘發生器和IC1（通過IC2b）使能。然后，電容C1通過R1和R2充電，直到IC2a的輸入電平變?yōu)榈碗娖?，此時連接到IC1時鐘輸入的柵極輸出改變狀態（從低到高）。發生這種情況時，C1通過R1和D1放電，直到達到IC2a的上限觸發電平。然后，門再次改變狀態，上述操作重復。時鐘信號由D3進行光學監控。
當IC2c的輸出為高電平時，柵極從C1吸收一部分充電電流，導致/INC的時鐘頻率相對較低。在發電機啟用的同時，C6開始通過R6和R7逐漸充電，直到IC2c改變狀態（從高到低）。然后，電路IC2為C1提供充電電流，從而時鐘頻率增加：在原型中，頻率在四秒內從1.3Hz上升到3.1Hz。松開按鍵后，時鐘發生器停止。同時，C6通過R6和D2快速放電，因此當按鍵重新操作時，頻率再次降低。
R4-C2產生的關斷延遲使實際計數器狀態能夠由內部邏輯存儲。該電路消耗0.3-1.0mA的電流。
