體二極管的技術參數VSD、Is、trr、Qrr、ISM、IRRM
早期的功率MOSFET常常會由于漏-源極的電流或者電壓的變化速率太快而失控，或者形成漏-源極的擊穿損壞。而在大功率的高速開關電路中，純阻性負載是很少見的，即便外部負載是純阻性的，電路的散布參數、VMOS本身的散布參數在VMOS高速開關期間，也會有時間很短但是速度很快的電壓/電流變化現象。形成MOSFET易損的緣由是內部寄生的NPN晶體管在作祟。
源極連續電流，漏極與源極間的體二極管的最大正向連續電流，也寫作IDR，意義是（漏極連續反向電流）。手冊普通給出的是最大值，這個參數表征的是在VMOS關斷、體二 極管開通時能接受的最大電流，電流方向與漏極電流相反，以不超越管芯的結溫為限。假如僅僅表示體二極管的正向續流電流而不是最大值時，普通用IF表示；不過，在一些老產品的技術手冊中，IF也表示續流電流的最大值。
目前依據二極管的反向恢復時間對功率二極管的分類，普通二極管的trr>500ns:trr在300一500ns之間為快速二極管；trr在100～300ns為快恢復二極管；trr在50-100ns為超快恢復二極管；trr<10ns為肖特基二極管，如今有一些超快恢復二極管的trr在20一50ns之間。小功率開關二極管的trr般也小于20ns。
（體二極管）反向恢復電荷。這個參數表征的是體二極管的結電容在止向開通期間所存儲的電荷，相當于體二極管的結電容所存儲的能量。
一些產品的技術手冊還會給出體二極管的反向恢復時間的降落時間、上升時間，普通而言，ta>tb。

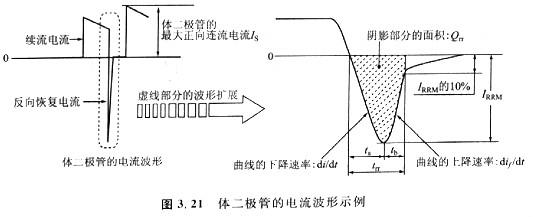

技術手冊在給出體二極管的技術參數時，測試條件中會有圖3。21中的di/dt參數，在給出的曲線圖中，有時會采用dif/dt，由于反向恢復電流的—卜升速率更快，因而更有代表性。二者對Irr、trr、Qrr均有明顯影響，對IRRM、Qrr影響是正向的，對trr的影響則是反向的。圖3. 22是IRF3207的技術手冊中給出的波形圖，VR表示體二極管兩端的最人反向恢復電壓。
