1. 功率損耗
MOSFET 的功率損耗主要受限于 MOSFET 的結溫，基本原則就是任何情況下，結溫不能超過規格書里定義的最高溫度。而結溫是由環境溫度和 MOSFET 自身的功耗決定的。

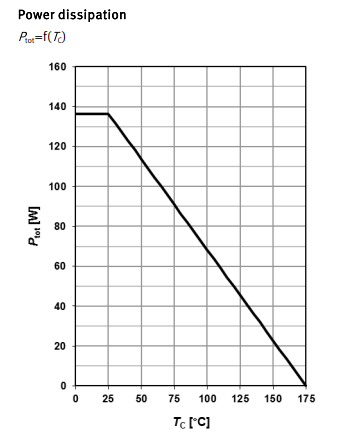

下圖是典型的功率損耗與 MOSFET 表面結溫（Case temp.）的曲線圖。
一般 MOSFET 的規格書里面會定義兩個功率損耗參數，一個是歸算到芯片表面的功率損耗，另一個是歸算到環境溫度的功率損耗。
這兩個參數可以通過如下兩個公式獲得，重點強調一點，與功耗溫度曲線密切相關的重要參數熱阻，是材料和尺寸或者表面積的函數。隨著結溫的升高，允許的功耗會隨之降低。

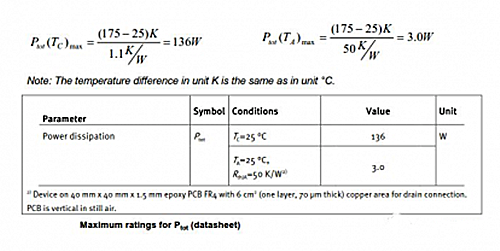

根據最大結溫和熱阻，可以推算出 MOSFET 可以允許的最大功耗。
歸算到環境溫度的熱阻是布板，散熱片和散熱面積的函數，如果散熱條件良好，可以極大提升 MOSFET 的功耗水平。
2. 漏極（溝道）電流

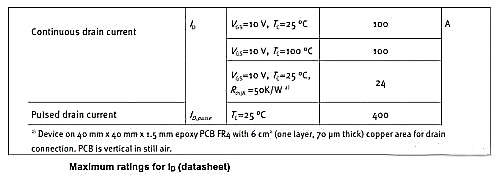

規格書中會定義最大持續漏極電流和最大脈沖電流，如下圖。
一般規格書中最大脈沖電流會定義在最大持續電流的 4 倍，并且隨著脈沖寬度的增加，最大脈沖電流會隨之減少，主要原因就是 MOSFET 的溫度特性，這一點可以從之后講到的安全工作區圖形中清楚看到。
理想情況下，理論上最大持續電流只依賴于最大功耗，此時最大持續電流可以通過功率公式（P=I^2 R）推算出。
如下式：
然而實際中，其他條件會限制理論上計算出來的最大持續電流，比如銅線直徑，芯片工藝與組裝水平等。比如上式中計算的最大持續電流為 169A，但是考慮到其他約束條件，實際只能達到 100A。所以制造商的工藝水平某種程度上決定了設計余量，知名廠商往往強項就在于此。

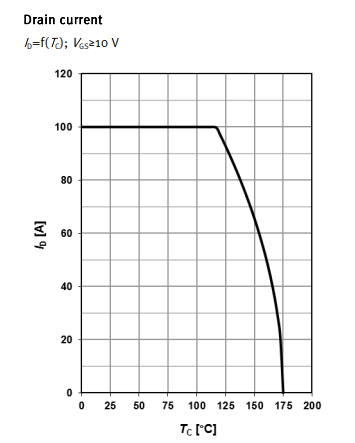

下圖就是實際的持續電流與結溫的關系曲線圖，脈沖電流是由安全工作區決定的。
3. 安全工作區
安全工作區可以說是 MOSFET 最重要的數據，也是設計者最重要的設計參考。

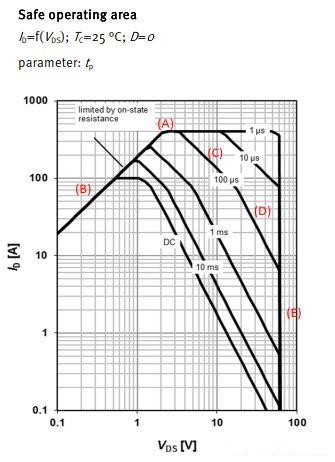

下圖是典型的安全工作區圖形。
由上圖可知，MOSFET 的 SOA 實際上有 5 條限制線，這 5 條限制線決定了 SOA 的區域。
細節如下圖：
