認識電路中的VMOS，辨別引腳符號
信息來源：本站 日期：2017-07-26
認識電路中的VMOS
日前我們所能見到的場效應管，多半是廣義上的VMOS，即垂直溝道功率MOSFET。小功率的場效應管并不常見，JFET和MOSFET則兼而有之，如果玩1970~1980年間的收音頭和音頻功放，見到它們的機會就多一些。在更占老的機器里，也許還能見到VFET，在固態射頻發射機里，LDMOS和HEMT也能夠見到，只是這樣的機會是少而又少。
除了小型封裝的VMOS場以外，多數MOS場效應管單管的引腳排列順序是一樣的（圖2.1），極少有例外。讓VMOS的引腳向下，使有字的一面朝向自己，那么從左至右就是G（柵極）、D(漏極)、S(源極)，TAB表示散熱片，與漏極相通。小型封裝、多管封裝等則需要查閱器件的技術手冊，沒有統一規律可循。

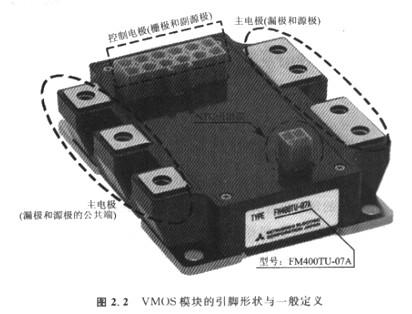

VMOS模塊是最為常見的場效應管模塊，塑料外殼上一般有引腳定義的標識。引腳標識無外乎兩種方法：一種是直接在引腳附近用寧母標識，如G、D、S、SID2（兩管的公共端）等；另一種足引腳用阿拉伯?dāng)?shù)字標識，在模塊的側面有內部的等效電路原理圖和引腳編號。另外，模塊上主電極與副電極從外形上也 是比較容易區分的，因?yàn)樗鼈兊拇笮?、形狀的差異非常明顯（圖2.2）
