場效應管TMOS,VMOS

MOSFET構造，從縱剖面來看，柵極（柵區）、源極（源區）、漏極（漏區）大致排列在同不斷線上，這樣的構造被稱為橫向溝道(Ltcral Channel)構造。同時，柵極，精確一點說是“柵區”與漏區、源區的分界面大致也是平面狀的，這種柵極構造稱為平面柵極(Planar Gate)構造。

上述構造的優點是結電容小，比擬合適于高頻小功率應用，缺乏之處是源極與漏極相距比擬遠，導電溝道的寬度有限，不太合適于功率應用。“凹槽。形的“槽柵”(Trench Gate)構造可以增加柵區與源區和漏區的接觸面積，增加對電流的控制才能。垂直溝道構造是將源極與漏極配置在柵極的-側，漏極與源極則是相向排列，這樣的溝道構造縮短了溝道長度，合適于大電流應用。

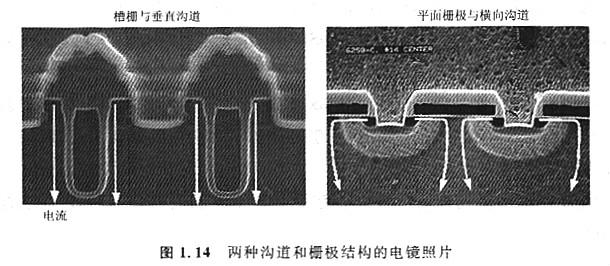

功率MOS場效應管大都采用“垂直”溝道和“槽柵”構造，合起來簡稱“溝槽柵”結構。電子顯微鏡下的照片以顯現兩種溝道和柵極構造的主要區別（圖1.14）。

TMOS (TrenchMOS)的稱號固然指的是槽柵構造的MOSFET，但由于槽柵與垂直溝道常常是同時應用的，因而它也同時指垂直溝道構造，即“溝槽柵。構造的功率MOSFET。

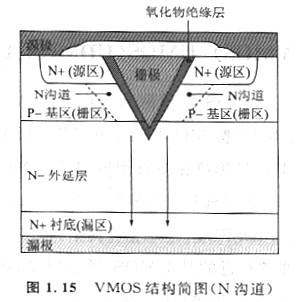

最先應用的槽柵構造的剖面外形與英文字母“v”很類似（圖1. 15），VMOS的最初稱號就是由此而來，它是“V-groove Vertical Metal Oxide Semiconduc-tor”的縮寫，曾經簡稱為“VVMOS”，至今依然可以在一些公開的材料中見到。這種依據柵極（柵區）的剖面外形停止的技術命名辦法也被沿用了下來，以后陸續呈現了UMOS、πMOS等
