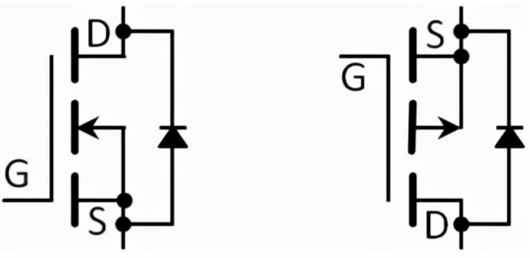

我們在MOS管廠家提供的datasheet中看到的功率MOSFET的原理圖符號都會包括一個寄生器件——體二極管。
體二極管是MOS管器件結構固有的。盡管隨著這么多年的發展，功率 MOSFET的結構和器件設計發生了許多根本性變化，但體二極管卻仍然存在。

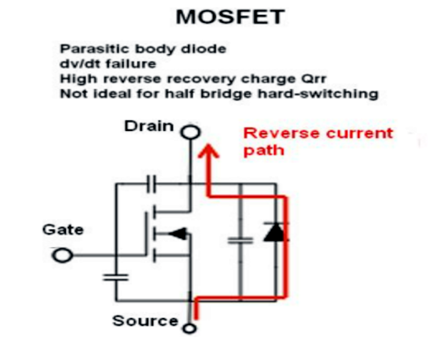

MOSFET 原理圖，配有體二極管
體二極管作為原理圖符號直接存在于MOS管原理圖結構中確實是一種奇怪的現象。
比如說，MOSFET也有三個寄生電容，比如GS,GD,DS之間的等效寄生電容，盡管它們也會影響MOS管開關的動態性能，在某些電路條件下可能會導致開關故障，但是MOS管原理圖結構中卻沒有體現。
這足以說明了體二極管的存在成為了整體 MOSFET 器件一部分。
功率 MOSFET 應用一般涉及驅動電感性負載器件，無論是半橋還是全橋配置。比如說降壓轉換器的拓撲就是一個典型的例子。高端 FET 的工作占空比D大約等于Vout/Vin。
當Q1開關關閉時，電感電流在給定的時鐘周期內斜升至峰值。控制器將在Q1關閉和Q2開啟之間施加一定量的死區時間，以防止二者直接導通。
盡管如此，電感器由于其儲能續流特性，仍會嘗試保持其電流，將開關節點（Q1,Q2公共點）拉至負壓，直到Q2的體二極管導通。
即使在Q2開關打開后，體二極管在trr期間也不會關閉，trr二極管的反向恢復時間，在此期間內PN 器件內的電荷需要重新組合，才能實現反向關閉。

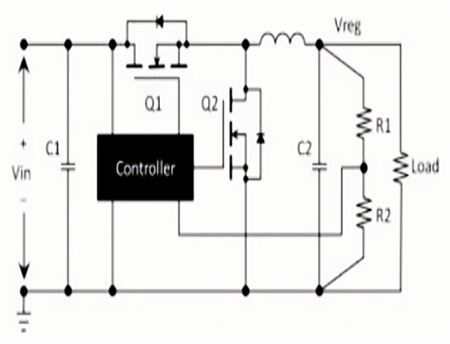

典型的降壓轉換器拓撲
在這種情況下，MOSFET損耗模型中的兩個部分與體二極管相關。第一個是二極管導通間隔期間的I L?V D項（也就是體二極管的損耗）。
這明顯大于開關的 I2 ?Rds(on)損耗，所以在設計降壓轉換器時要最小化開關死區時間。第二個是復合電流，它增加了流經開關 Rds(on)的電感電流。
這導致I2R 損耗略高，并且相應的開關的工作溫度更高。由于Rds(on) 表現出正的 TCR（電阻溫度系數），器件耗散進一步上升，導致器件整體溫升偏高。

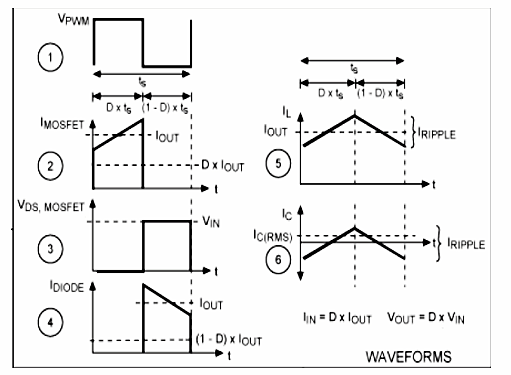

降壓轉換器波形
那么如何從根本上消除體二極管對開關管工作的影響呢？我們可以與體二極管并聯一個肖特基二極管，這是因為肖特基二極管的正向導通比較低，可以防止體 PN 結正向偏置。
肖特基二極管是多數載流子器件，反向恢復時間也更快。需要注意的是要確保使用短而寬的走線連接肖特基和 MOSFET，因為即使很小的雜散電感也會降低肖特基二極管的效率。
