MOS場效應管的檢測

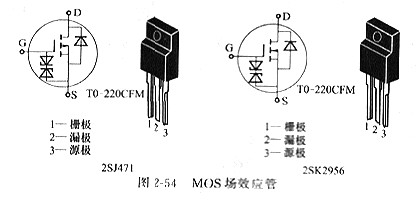

MOS場效應管即金屬氧化物半導體型場效應管，屬于絕緣柵型。在金屬柵極與溝道之間有一層二氧化硅絕緣層，因而具有很高的輸入電阻（最高可達10l5Ω）。它分為N溝道管和P溝道管，如圖2-54所示。通常是將襯底（基板）與源極S接在一同。
MOS場效應管電極的判別
將萬用表置于R Xl00擋，首先肯定柵極。若某腳與其他腳的電阻都是無量大，證明此腳就是柵極G。
交換表筆重新丈量，S-D之間的電阻值應為幾百歐至幾千歐，其中阻值較小的那一次，黑表筆接的為D極，紅表筆接的是S極。

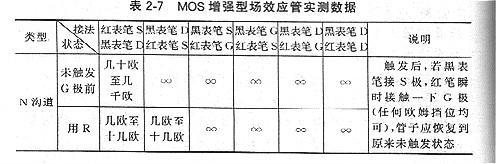

關于MOS增強型場效應管，丈量數據見表2-7。至于MOS耗盡型場效應管，平常柵極不允許開路，普通不作業余測量。
