自激式開關電源特點、工作方式分析-KIA MOS管

自激式開關穩壓電源是一種利用間歇振蕩電路組成的開關電源，也是廣泛使用的基本電源之一。

自激式開關電源中的開關管起著開關及振蕩的雙重作從，也省去了控制電路。電路中由于負載位于變壓器的次級且工作在反激狀態，具有輸入和輸出相互隔離的優點。這種電路不僅適用于大功率電源，亦適用于小功率電源。

市面上的隔離電源非常的多，對于一些低成本的電源很多都是用反激來做的，隨技術的更新，一些小功率電源都是用集成芯片做的，現在集成的芯片成本都非常的便宜，但是還是有很多的工程師在用自激式的電源，那對于自激式電源的特點有哪些呢？

自激式開關電源的特點

1、自激式開關電源結構簡單，都是一些三極管、二極管、電容搭這些基礎的器件搭建而成，生產制造成本低廉。不需要芯片控制，對于目前的很多的芯片都買不到的情況下，可能有很多的工程師會想到用自激式的方式來做電源。

2、自激式開關電源的脈沖信號是通過變壓的繞組自激振蕩產生的，這一種方式產生的脈沖它的頻率是不固定的，隨輸入電壓和負載變化而變化，輕載時開關頻率較高或間歇振蕩，滿載時頻率會自動降低，這里有點像它激式的PFM控制方式。

3、自激式開關電源在占空比D發生改變時，開關管的集電極電流與電壓相對值發生變化，因此占空比的變化范圍較小，一般設計的時候占空比小于50%。

4、自激式開關電源在搭建電路的時候也是可以具備一定的自保護功能，比如負載過重的時候，原邊繞組的電流過的，通過檢測限流電阻的大小來關閉主功率管的基極，因此保護電路比較簡單，這是自激式開關電源的一大優點。

5、自激式開關電源因?yàn)殡S頻率變化而變化，在功率大的時候電源穩定性很差，可靠性不高，我們想下自激式的電源都是一些三極管搭建的，三極管的一些特性隨溫度的變化而變化，這就導致了電源一致性很差。所以一些大功率的都比用自激式的方式。

以上的特點是自激開關電源所以具有的，自激式電源的優勢就是結構簡單成本低，用幾個三極管就可以搭建而成。

但是現在自激式開關電源越來越少了，這是因?yàn)楹芏鄧a(chǎn)的芯片制造商都能造出比自激式電源更簡單便宜的芯片，外圍電路可能就是幾個電阻電容，電路非常簡單，可靠性方面要比自激式電源好很多，在設計上面比自激式的電源要簡單，這就導致了自激式電源成本低，器件少結構簡單的優勢蕩然無存。所以一些小功率電源都轉向了用集成式的芯片。

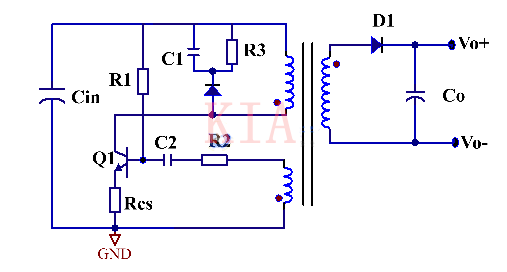

下面我們就自激式電源的工作方式簡單的介紹下：

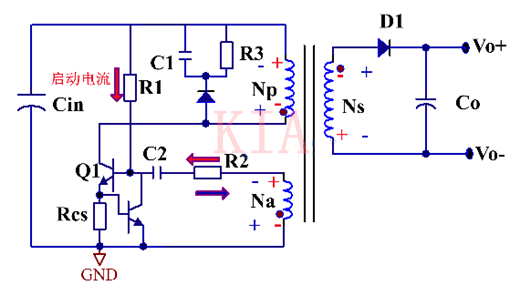

1、啟動的時候，R1上面流過啟動電流讓Q1基極有電流流過，這樣Q1的CE之間會導通，變壓器的原邊繞組加有輸入電壓，因?yàn)橛须娏髁鬟^而產生了自感，這樣Np產生是上正下負的電壓，如圖上紅色標識。

2、根據同名端電壓相同，輸出繞線產生了上負下正的電壓，二極管反偏截止，輸出繞組沒有電流流過。

3、而輔助繞組的產生了上正下負的壓，這個電壓通過R2給C2充電，電流回路流過Q1的基極，使Q1的基極電流變大，這樣加速了Q1的導通。

4、當Q1導通一段時間后，Np繞組的電流增大到一定電流后，在Rcs上面產生的壓降能使Q2的基極導通，這樣Q2的CE之間導通，Q2導通后Q1的基極電流開始下降，這樣集電極電流開始變小，原邊繞組Np電感為了阻止電流變小就會產生反向電動式，這樣就會產生上負下正的電壓，這時候輔助繞組Na也產生了上負下正的電壓，這樣R2就變成了給C2放電了，同時也減小了Q1的基極電流，加速關斷Q1。

5、輸出繞組D1這個時候?qū)ǎ儔浩麽尫拍芰浚o負載提供能量并且給輸出電容充電。等繞組的電流放完后，繞組再次振蕩產生新的周期，這就是整個自激的過程。
