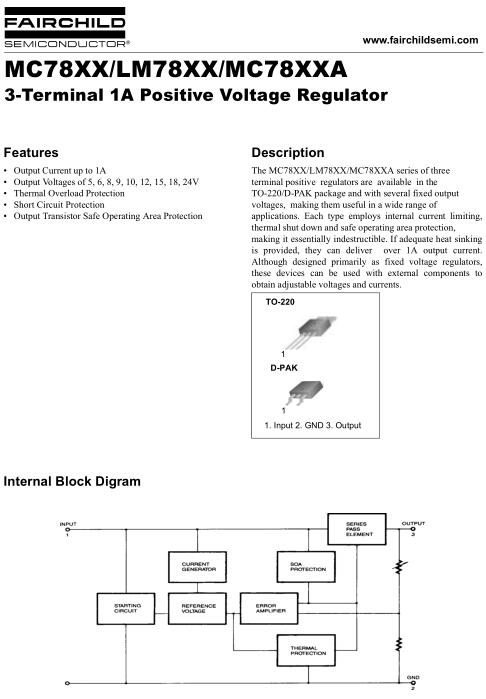

lm7805三端穩壓。電子產品中，常見的三端穩壓集成電路有正電壓輸出的lm78 ×× 系列和負電壓輸出的lm79××系列。顧名思義，三端IC是指這種穩壓用的集成電路，只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子像是普通的三極管，TO- 220 的標準封裝，也有l(wèi)m9013樣子的TO-92封裝。
lm7805系列集成穩壓器的典型應用電路如下圖所示，這是一個輸出正5V直流電壓的穩壓電源電路。IC采用集成穩壓器7805，C1、C2分別為輸入端和輸出端濾波電容，RL為負載電阻。當輸出電流較大時，7805應配上散熱板。
下圖為提高輸出電壓的應用電路。穩壓二極管VD1串接在78XX穩壓器2腳與地之間，可使輸出電壓Uo得到一定的提高，輸出電壓Uo為lm7805穩壓器輸出電壓與穩壓二極管VC1穩壓值之和。VD2是輸出保護二極管，一旦輸出電壓低于VD1穩壓值時，VD2導通，將輸出電流旁路，保護7800穩壓器輸出級不被損壞。
下圖為輸出電壓可在一定范圍內調節的應用電路。由于R1、RP電阻網絡的作用，使得輸出電壓被提高，提高的幅度取決于RP與R1的比值。調節電位器RP，即可一定范圍內調節輸出電壓。當RP=0時，輸出電壓Uo等于lm7805穩壓器輸出電壓；當RP逐步增大時，Uo也隨之逐步提高。
下圖為擴大輸出電流的應用電路。VT2為外接擴流率管，VT1為推動管，二者為達林頓連接。R1為偏置電阻。該電路最大輸出電流取決于VT2的參數。
lm7805三端穩壓是常用的三端穩壓器件，顧名思義05就是輸出電壓為5v，還可以微調，lm7805三端穩壓輸出波紋很小。
(1) 集成三端穩壓器根據穩定電壓的正、負極性分為78×××，79×××系列。附圖給出了正、負穩壓的典型電路。

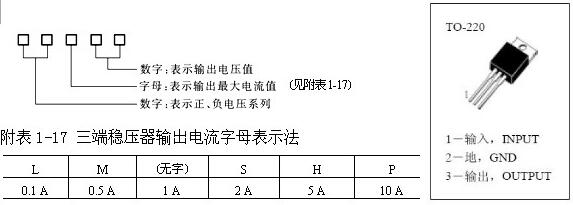

(2) 三端穩壓器的型號規格和管腳分布
例如：78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。
(3) 外形及管腳分布，如附下圖所示。
由7805，7905，7812組成的特殊的線性穩壓電源
如圖所示為一種特殊的電源電路。該電路雖然簡單，但可以從兩個相同的次級繞組中產生出三組直流電壓：+5V、-5V和+12V。其特點是：D2、D3跨接在E2、E3這兩組交流電源之間，起著全波整流的作用。
查看詳情，請點擊下圖。
