220v接觸器實物接線圖

接觸器的作用及工作原理詳解

1、裝置作用

在電工學上，因?yàn)榭煽焖偾袛嘟涣髋c直流主回路和可頻繁地接通與大電流控制（達800A）電路的裝置，所以經常運用于電動機做為控制對象﹐也可用作控制工廠設備﹑電熱器﹑工作母機和各樣電力機組等電力負載，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用。接觸器控制容量大，適用于頻繁操作和遠距離控制,是自動控制系統中的重要元件之一。

在工業電氣中，接觸器的型號很多，工作電流在5A-1000A的不等，其用處相當廣泛。

2、工作原理

接觸器的工作原理是：當接觸器線圈通電后，線圈電流會產生磁場，產生的磁場使靜鐵芯產生電磁吸力吸引動鐵芯，并帶動交流接觸器點動作，常閉觸點斷開，常開觸點閉合，兩者是聯動的。當線圈斷電時，電磁吸力消失，銜鐵在釋放彈簧的作用下釋放，使觸點復原，常開觸點斷開，常閉觸點閉合。直流接觸器的工作原理跟溫度開關的原理有點相似。

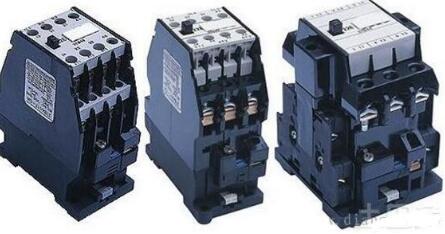

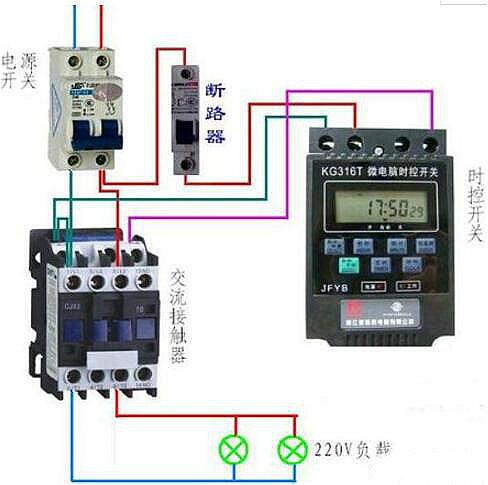

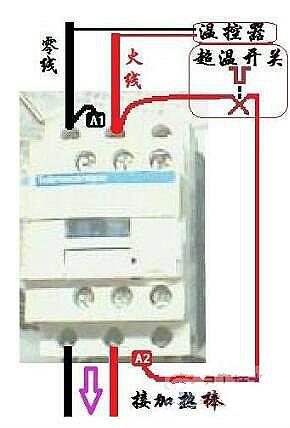

220V接觸器實物接線圖,接觸器

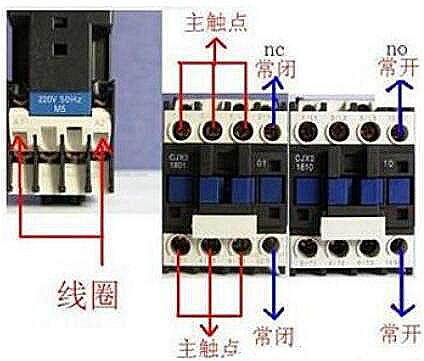

交流接觸器接線方法

1、3、5接三相電源，（主電路部分）

2、4、6接三相電機

A1、A2是這個接觸器的線圈，接到控制電路里面去，通過控制這個接觸器的線圈（A1、A2）來實現控制住電路部分的電機（以小控大）。

13、14表示這個接觸器的輔助觸點，NO表示為常開，也就是沒通電的情況下13、14是斷開的，通電后13、14是閉合的。放在控制電路部分用來自鎖（并聯在啟動按鈕上），達到連續運行的目的。

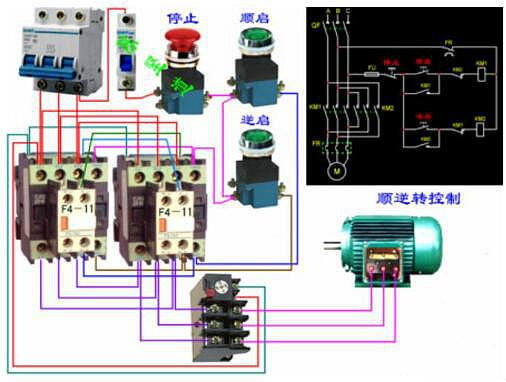

220V接觸器實物接線圖

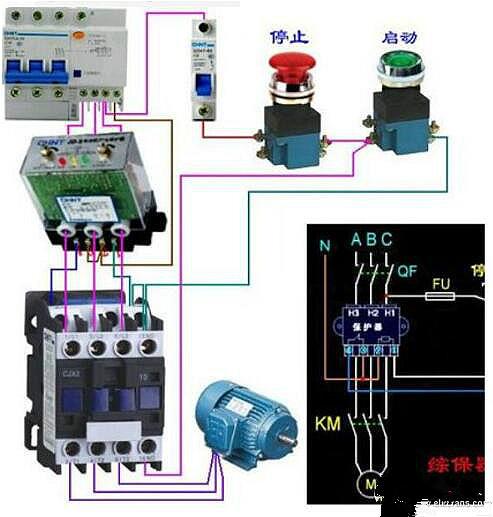

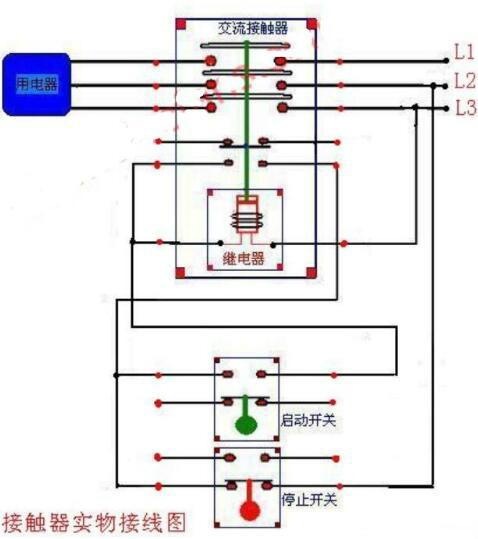

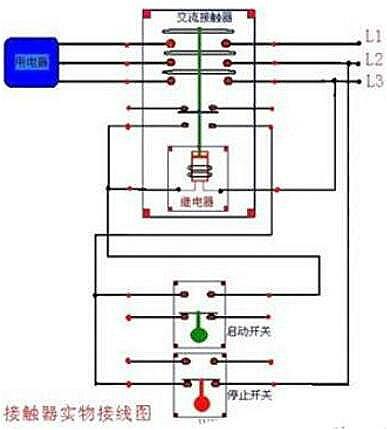

首先電源三相分別接接觸器的主觸點L1，L2，L3，再?gòu)慕佑|器的T1，T2，T3接出三根線接電機的三個接線柱，以上是主電路。

控制電路：從L1引出一根線接停止按鈕（停止按鈕是常閉的，啟動按鈕是常開的，這個應該知道吧！）從停止按鈕出來接啟動按鈕一端和接觸器輔助觸點的一端，然后從啟動按鈕的另一端接輔助觸點的另一端（這部分也就是自鎖），從這一端出來的線接線圈A1，線圈A2出線接L2或L3。

220V接觸器實物接線圖,接觸器

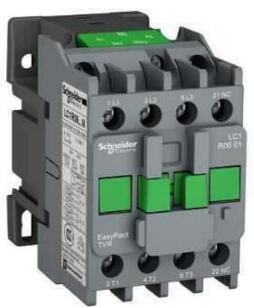

首先我們先了解施耐德交流接觸器的幾個基本常識交流接觸器有兩個基本東西，主觸頭和輔助出頭，主觸頭故名思議就是用來和用電器接觸的或者接在主回路上，輔助觸頭就是接在控制回路上，用來控制主回路的。

220V接觸器實物接線圖,接觸器

、主觸頭一般接到主回路上，至于先后順序到時沒有特別要求，輔助觸頭接到控制回路上，一般要選擇是常開觸點還是常閉觸點。這個選擇是根據控制回路的要求而定，一般一個交流接觸器如果常開常閉觸點不夠用，以施耐德為例，可以在最上方加上一個機構。類似于常開常閉觸點可供使用。

交流接觸器的判斷是常開常閉可以使用萬能表的通斷量程，當萬能表測量是響證明是常閉觸點，當萬能表不響證明是常開觸點，用手按一下輔助出頭的按鈕常開就會響，常閉就不響。
